Волоконно-оптический интерфейс камер ВИДЕОСКАН

Волоконно-оптический интерфейс камер ВИДЕОСКАН:
  • позволяет осуществить связь между камерой и компьютером на больших расстояниях (до 15 км);
  • обеспечивает гальваническую развязку камеры и управляющего компьютера, что повышает помехозащищенность и безопасность эксплуатации камеры;
  • полностью прозрачен для программного обеспечения. Оператор не заметит никакой разницы при работе с использованием волоконно-оптического интерфейса по сравнению с обычным медным кабелем. Все технические параметры камеры останутся прежними.

Волоконно-оптический интерфейс исполнен в виде дополнительных блоков связанных кабелями с камерой ВИДЕОСКАН с одной стороны и платой VS2001 с другой. При этом дополнительный блок со стороны компьютера может быть исполнен, как в виде встраиваемой в компьютер платы (см. рис 1), так и в виде внешнего блока размером 120*60*30 мм.

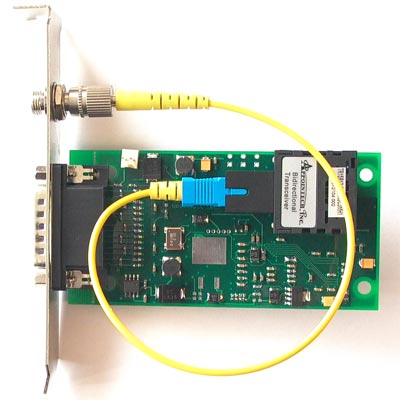

Рис. 1. Внешний вид встраиваемой в компьютер платы волоконно-оптического интерфейса.

В интерфейсе возможно использование 2-х различных типов волоконно-оптического кабеля:
  • бронированный кабель для температурного диапазона от -30С до +40С
  • оптический кабель для прокладки внутри помещения.
В таблице представлены сравнительные параметры упомянутых кабелей:
Параметр
Бронированный кабель климатического исполнения
Кабель для прокладки внутри помещения
Внешний диаметр
3 мм
3 мм
Тип волокна
одномодовое
одномодовое или многомодовое
Рабочая температура
-30.... +60С
-20......+70
Температура монтажа
-30.....+50С
-10....+50С
Конструкция
Оптическое волокно в трубке из полибутилентерефталата (ПФТ), поверх которой наложен повив из 9 стальных оцинкованных проволок. Поверх повива расположена оболочка из полиэтилена волокно в буфере 900 мкм и упрочняющие арамидные нити расположены внутри индивидуальной трубчатой полимерной оболочки
Среда применения
Воздушная, надводная, подводная и подземная
Использование внутри помещения
Разрывное усилие Н
1000
400
Стойкость к раздавливающим усилиям Н/м
нет данных
200
Масса 1 км кабеля кг
16.5
7
Внешний вид

Препарированный кабель. Видна бронировка.
