Камера скоростной видеосъемки "ВидеоСпринт"

videosprint_180.jpg Камера скоростной съемки "ВидеоСпринт" (предыдущее название - VS-FAST) предназначена для регистрации быстропротекающих процессов с частотой от 500 до 50000 кадров/сек (и больше). Камера может использоваться в различных областях, в том числе для:
Максимальное разрешение
(пикселей, H*V)
Частота кадров
(Гц)
1280*1024488
1280*1000500
1280*5001000
1280*2502000
..... ....
1280*2520000
1280*1050000
......
1280*2250000
соотношение частоты съемки/разрешение

Объем памяти
(ГБайт)
время записи на
макс.скорости (сек)
2 (баз.комплект)2.68
45.36
68.04
соотношение объема памяти к времени видеозаписи


Технические характеристики:
  • монохромное исполнение камеры;
  • время записи - до 8.04 сек записи на максимальной частоте (8.04 сек - при объеме памяти 6Гбайт);
  • доступен волоконно-оптический интерфейс от камеры к компьютеру, длина кабеля  - от 10 метров до 15 км;
  • экспозиция - от 2 мксек до 33 мсек;
  • размер светочувствительной области - 15.3*12.3мм, диагональ 19.67мм;
  • размер пикселя - 12*12мкм;
  • разрядность АЦП - 10 бит;
  • разрядность видеофайлов, записываемых стандартным ПО - 8 бит;
  • возможно оснащение камеры электронно-оптическим модулем для реализации экспозиций от 10нс до 10 мкс;
  • доступные схемы съёмки и синхронизации:
    • продолжительность видеозаписи - непрерывная или ограниченная по времени (количеству кадров);
    • событие начала съемки: непрерывный ввод, программное (с клавиатуры), аппаратное (импульс внешней синхронизации);
    • событие остановки съемки: программное (с клавиатуры), аппаратное (импульс внешней синхронизации), по окончанию заданного времени записи.
  • крепление объектива:
    • переходник на байонет для объективов Nikon;
    • C-Mount.
  • доступно исполнение камеры и кабеля (в том числе волоконно-оптического) для расширенного температурного диапазона - от -30 до +40 градусов С;
  • вес камеры - 2.8 кГ;

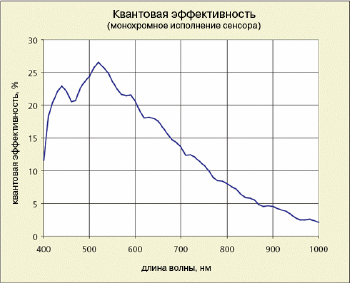

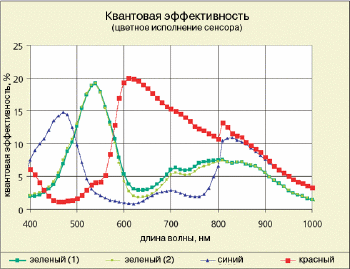

  • спектральные характеристики сенсора:



Рис. 1. Спектральная характеристика серсора камеры.

Работа системы

Камера "ВидеоСпринт" имеет в своем составе оперативную память, в которую производится запись последовательности кадров. Подключение к компьютеру производится через контроллер (интерфейс PCI), поставляемый с камерой. Камера соединяется с интерфейсной платой электрическим (длина до 50 метров), или волоконно-оптическим (длина до 15 км)  кабелем.

В процессе работы, после подключения камеры к компьютеру, с помощью поставляемого с камерой ПО можно:

  • управлять всеми настройками камеры;
  • производить съемку;
  • просматривать отснятое видео, не "перекачивая" его из памяти камеры;
  • полностью или выборочно сохранять видеозапись в ПК в любом из видеоформатов, поддерживаемых установленными кодеками Windows.

Программное обеспечение и документация

В комплекс поставки входит CD-диск с:
  • пользовательским ПО для работы с камерой (управление настройками камеры, съемка видеосюжетов, их просмотр и сохранение на жесткий диск в любом из "компьютерных" видеоформатов);
  • набором ПО для разработчиков (SDK) под ОС Windows и DOS;
  • документацией:
    • техническая документация на камеру;
    • руководство пользователя пользовательского ПО;
    • документация по SDK для разработчика
Система снабжается драйверами под Windows и SDK под Windows и DOS, которые позволяет пользователю разрабатывать собственное прикладное ПО.


Базовый комплект поставки

  • Камера ВИДЕОСПРИНТ, без объектива, объем памяти - 2 ГБайт;
  • PCI-контроллер VS2001, встраиваемый в компьютер;
  • соединительный медный кабель "камера-контроллер", 10м;
  • переходник на объектив C-mount;
  • переходник на объектив Nikon;
  • адаптер питания 220В-24В;
  • диск с программным обеспечением и документацией.
Камера питается от напряжения 24V постоянного тока.

рис.2. Внешний вид камеры -
для лабораторного использования, с усиленным кронштейном

Система поставляется в транспортировочном металлизированном чемодане.

Объективы для камеры

Практически каждый из случаев применения "ВидеоСпринт" - это отдельные задача и объекты съемки, под которые нет универсального решения с точки зрения объективов. Именно поэтому, в базовый комплект поставки объективы не включаются.
Мы можем вместе с камерой поставить объективы по выбору Заказчика.  Информация об объективах можно прочитать здесь.

Цена


Цена
(тыс.руб
,
с НДС)
Обозначение
опции
Примечение
Базовый комплект

Звоните



Опции камеры


Объем памяти 4 Гбайт
Звоните
G4
Увеличение времени записи (на полной скорости) до 5.36 сек
Объем памяти 6 Гбайт
Звоните
G6
Увеличение времени записи (на полной скорости) до 8.04 сек
Наносекундный затвор звоните NG
Подробнее об опциях и возможностях наносекундного затвора смотреть здесь.
Расширенный температурный диапазон
Звоните
T Расширенный температурный диапазон, -30.. +40 град.C
Опции соединительного интерфейса


Кабель медный: длина - 15м
30м
50м
 звоните

Мы настоятельно рекомендуем использовать волоконно-оптический интерфейс при потребной длине кабеля более 30 метров.

Волоконно-оптический интерфейс
Звоните
B
Указанная цена относится к встроенному в камеру интерфейсу.
Стоимость модернизации ранее выпущенных камер (поставка волоконно-оптического интерфейса в виде внешних блоков)  составляет 50 тыс. рублей.

Кабель волоконно-оптический
Звоните


Дополнительно


Штатив звоните

Штатив с панорамной 3D-головкой и чехлом для переноса (на камеру ВИДЕОСПРИНТ штатно устанавливается крепежная ответная часть)
Объективы Nikon
звоните

по согласованию с Заказчиками




Цены указаны без учета транспортных расходов, условия поставки - со склада в Москве.
Вниманию устроителей государственных конкурсов, аукционов и проч.


 Возможны также:
  • доработки камеры "ВидеоСпринт" по требованию Заказчика по отдельному техническому заданию;
  • поставка "ВидеоСпринт" в составе с персональным компьютером ("бытовое", индустриальное, защищенное исполнения);
  • консультации в подборе объектива и поставка в ВидеоСпринт в комплекте с объективом.

Название камеры формируется по принципу: ВидеоСпринт[/опции камеры]
пример: ВидеоСпринт/G4 - цифровая камера для скоростной видеосъемки с памятью 4 Гб.

Примеры видеозаписей, снятых камерами "ВидеоСпринт" и "VS-FAST".

Примеры видеозаписей, полученных на системах "ВидеоСпринт" и "VS-FAST" (предыдущая версия камеры) можно посмотреть в соответствующем разделе нашей Галереи.

Гарантия

Гарантийный срок на камеру "ВидеоСпринт" составляет 3 года.
Полный текст гарантийного обязательства.


Дополнительная информация.
  1. Наносекундный затвор для камеры скоростной видеосъемки "ВидеоСпринт"
  2. Рекомендации по выбору объектива.
  3. Волоконно-оптический интерфейс.
