Волоконно-оптический интерфейс камеры ВидеоСпринт

Волоконно-оптический интерфейс камеры ВидеоСпринт:

• позволяет осуществить связь между камерой и компьютером на больших расстояниях (до 15 км);
• обеспечивает гальваническую развязку камеры и управляющего компьютера, что повышает помехозащищенность и безопасность эксплуатации камеры;
• полностью прозрачен для программного обеспечения. Оператор не заметит никакой разницы при работе с использованием волоконно-оптического интерфейса по сравнению с обычным медным кабелем. Все технические параметры камеры останутся прежними.


Волоконно-оптический интерфейс может быть поставлен как:

• модернизация существующих у Заказчиков камер ВидеоСпринт (VS-FAST). В этом случае интерфейс делается в виде дополнительных блоков связанных короткими кабелями с камерой ВидеоСпринт с одной стороны и платой VS2001 с другой;
• встроенный интерфейс в новые камеры ВидеоСпринт.

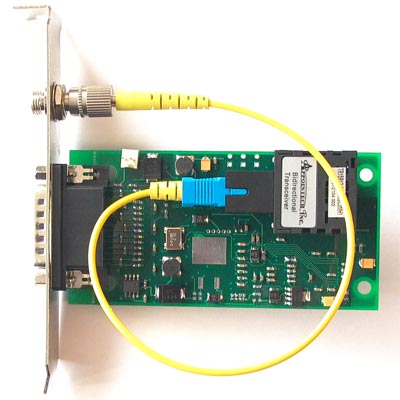

При этом дополнительный блок со стороны компьютера может быть исполнен, как в виде встраиваемой в компьютер платы (см. рис 1), так и в виде внешнего блока размером 120*60*30 мм.

В интерфейсе возможно использование 2-х различных типов волоконно-оптического кабеля:

• бронированный кабель для температурного диапазона от -30С до +40С

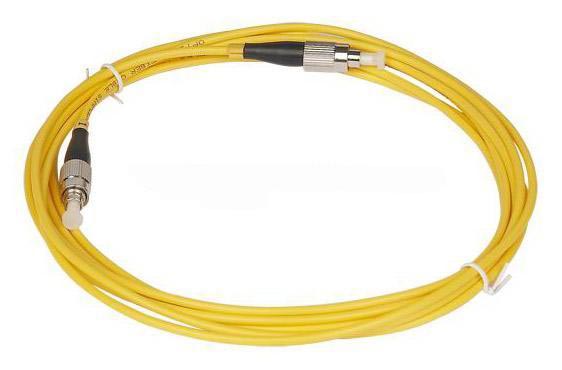

• оптический кабель для прокладки внутри помещения.

В таблице представлены сравнительные параметры упомянутых кабелей:

Параметр	Бронированный кабель климатического исполнения	Кабель для прокладки внутри помещения
Внешний диаметр	3 мм	3 мм
Тип волокна	одномодовое	одномодовое или многомодовое
Рабочая температура	-30.... +60С	-20......+70
Температура монтажа	-30.....+50С	-10....+50С
Конструкция	Оптическое волокно в трубке из полибутилентерефталата (ПФТ), поверх которой наложен повив из 9 стальных оцинкованных проволок. Поверх повива расположена оболочка из полиэтилена	волокно в буфере 900 мкм и упрочняющие арамидные нити расположены внутри индивидуальной трубчатой полимерной оболочки
Среда применения	Воздушная, надводная, подводная и подземная	Использование внутри помещения
Разрывное усилие Н	1000	400
Стойкость к раздавливающим усилиям Н/м	нет данных	200
Масса 1 км кабеля кг	16.5	7
Внешний вид	Препарированный кабель. Видна бронировка.
