ЗАО 'НПК ВИДЕОСКАН'. Системы ввода и обработки изображения

ВидеоМКР

В ЗАО «НПК ВИДЕОСКАН» разработано видео устройство, позволяющее в реальном времени (с частотой 25 Гц) в широком угле обзора выявлять малоразмерные сверхмалоконтрастные движущиеся объекты на ярком неоднородном поле, например, на фоне неба с облаками.
Здесь можно ознакомиться с видеозаписью, сделанной этой камерой.

Под малоразмерными сверхмалоконтрастными объектами понимаются объекты, отличающиеся по яркости от окружающего фона на 0,2% или имеющие размер проекции на фотоприемную матрицу порядка 1 пиксела и менее.

Таковыми объектами могут быть:

  • - следы загрязнения атмосферы. След самолета, дым костра;
  • - небольшие контрастные объекты (птицы, малоразмерные летающие объекты), наблюдаемые со значительного расстояния порядка 2-3 км в широком угле зрения см. Таблицу 1;
  • - объекты, перемещающиеся за преградой с ограниченной прозрачностью.
Учитывая свойства камеры ВидеоМКР она может быть эффективно применена при решении задачи обнаружения малоразмерных или закамуфлированных объектов в дневное время.  Примеры параметра обнаружительной способности камеры ВидеоМКР применительно к задаче обнаружения ДПЛА приведены в Таблице 1:

Таблица 1.
Размер объекта
м
Дальность обнаружения
км
Угол обзора по горизонтали/вертикали
градусы
1
2
51/42
0,5
2
24/19
1
4
24/19
Примечание: данные в таблице относятся к объектам имеющим размер проекции на фотоприемную матрицу 0.8 пиксела и контрастность относительно фона менее 1%.

Иллюстрированное представление технических возможностей камеры ВидеоМКР представленно здесь  (на примере сравнения видеосъемки обычной видеокамерой и ВидеоМКР).

Камера ВидеоМКР имеет следующие технические характеристики:
  • Частота смены кадров - 25 кадров/с;
  • Размерность кадров – 1280х1024;
  • Интерфейс на компьютер - USB или Гигабитный Ethernet;
  • Габариты - 150х80х70 мм;
  • Вес без объективов *– 0,35 кг;
  • Питание от +9 до +36 В;
  • Потребляемая мощность от первичного источника питания 15 Вт.

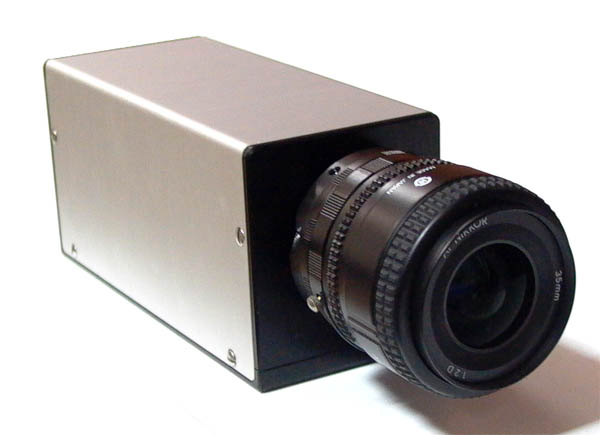

Рис. Камера ВидеоМКР в варианте
с интерфейсом Гигабитный Ethernet с объективом Nikon.
