ВидеоТИР


Регистратор «ВидеоТИР» предназначен для получения теневых изображений объектов с экспозициями от 100нс, что при скорости движения объекта до 10 км/с обеспечивает «смаз» его изображения менее 1мм.

Регистратор ВидеоТИР представляет собой законченное решение, охватывающее проблему подсветки объекта и синхронизации момента съемки, позволяющее получать высококачественное теневые изображения быстро перемещающихся объектов и скачков уплотнения воздуха. Возможен выпуск  как устройства, управляющееся и питающееся от компьютера по шине USB, так и устройства  управляемого по шине PCI.

Регистратор «ВидеоТИР» состоит из:
  • камеры семейства ВИДЕОСКАН;
  • устройства подсветки;
  • устройства синхронизации;
  • световозвращающего экрана.

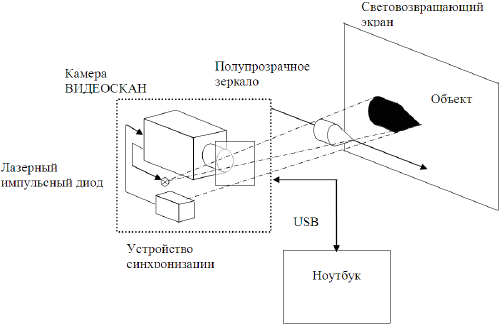

Рис. 1. Функциональная схема регистратора «ВидеоТИР»
с оптическим устройством синхронизации момента съемки

Технические параметры:

  • разрешение получаемого изображения - 1388*1038 пикселей;
  • длительность экспозиции  - 100 нс (может быть уменьшена до 30 нс);
  • максимальная частота вводимых изображений  - до 7 Гц;
  • максимальное расстояние от световозвращающего экрана до камеры - 8 метров;
  • тип используемой камеры - ВИДЕОСКАН-285-USB или ВИДЕОСКАН-285-2001.

Применение.

«ВидеоТИР» может использоваться для проведения баллистических экспериментов. В этом исполнении несколько устройств «ВидеоТИР» могут быть установлены вдоль баллистической трассы для регистрации поведения объекта на траектории - получения теневых изображений объекта, скачков уплотнения и измерения параметров движения:
  • скорости движения;
  • направление вектора скорости;
  • угла и скорости нутации.

Относительная погрешность измерения параметров движения определяется измерительной базой (расстоянием между парой регистраторов ВидеоТИР) и может составляет 10 -4 - 10 -5 измеряемой величины и лучше.
Изображения, полученные устройством ВидеоТИР, можно посмотреть в соответствующем разделе галереи.


Рис. 3. Пример полученного изображения с помощью комплекса ВидеоТИР
