Помехоустойчивые камеры ВИДЕОСКАН

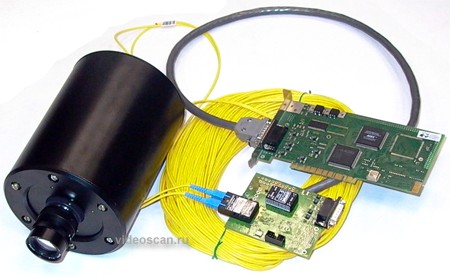

Камеры "ВИДЕОСКАН-И5/Э" и "ВИДЕОСКАН-И5/Э/Н" (с наносекундным затвором) предназначены для регистрации процессов, сопровождающихся сильным электромагнитным излучением.

В камере "ВИДЕОСКАН-И5/Э" использован CMOS сенсор IBIS5-1300. Вся электроника камеры, включая автономный источник питания, помещена в специальный экранирующий корпус. Управление параметрами камеры, в том числе включение ее в активное состояние и передача видеоданных производится по электрическим кабелям через гальванические развязки (оптопары) или по оптическому кабелю.

Для регистрации наносекундных процессов возможна установка в камеры электронно-оптических затворов компании "НПП НАНОСКАН". В этом исполнении камера имеет обозначение "ВИДЕОСКАН-И5/Э/Н".

Устойчивость камеры "ВИДЕОСКАН-И5/Э/Н" к воздействию мощного электромагнитного импульса была подтверждена в ходе испытаний, проведенных группой сотрудников РФЯЦ ВНИИЭФ под руководством начальника отдела ИЯРФ Смердова В.И.

В ходе экспериментов камерой "ВИДЕОСКАН-И5/Э/Н" регистрировалось изображение металлической полоски в момент разряда тока электровзрывной установки с параметрами:

• батарея из 20 конденсаторов с эквивалентной емкостью 5 мкФ;
• напряжение заряда 60кВ;
• полный энергоразряд 8 кДж;
•  ток разряда 150 кА;
•  расстояние от камера "ВИДЕОСКАН-И5/Э/Н" до объекта съемки 17 см.

Всего было произведено более 20 опытов при этом не было зафиксировано случая сбоя в работе аппаратуры и каких либо артефактов в зарегистрированных изображениях.

Следует отметить, что в ранее проводившихся опытах на этой установке с использованием других камер не удавалось получить изображение объекта вследствие сбоев в работе камер и даже их выходу из строя притом, что эти камеры располагались не ближе одного метра до объекта съемки.
