Двухкадровая экспозиция на CCD матрице.
Режим двухкадровой экспозиции позволяет получить 2 изображения полного формата с временной задержкой между ними менее 1 мкс.Камеры, работающие в этом режиме, можно использовать для исследования динамики в жидкостях и газах по методу Particle Image Velocimetry (PIV). Подробнее об этом методе можно узнать на сайте одного из наших Заказчиков Института Теплофизики СО РАН.

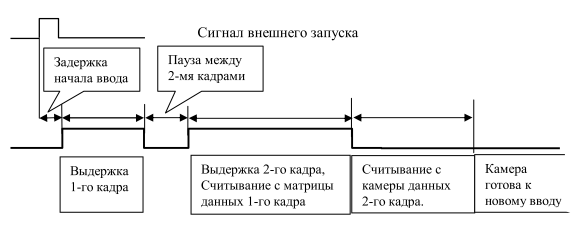

Циклограмма работы камеры в этом случае следующая:
- по сигналу внешней синхронизации (или под управлением внутренней) производится ввод первого кадра с программно-управляемой экспозицией, при этом перед началом экспозиции первого кадра есть "задержка начала ввода";
- пауза 1 мкс (или 10 мкс - зависит от типа камеры);
- производится ввод второго кадра, с фиксированной экспозицией равной одному кадровому периоду.
В этом режиме могут работать следующие камеры:
| Тип камеры | Разрешение | Задержка начала ввода 1-го кадра | Пауза между 1-ым и 2-ым кадром мкс | Экспозиция 1-го кадра | Экспозиция 2-го кадра |
| ВИДЕОСКАН-11002/Д-2001 | 4004*2671 | 99 мкс | 1 мкс. Фиксированно | от 100 мкс до 300 мс. Устанавливается программно | 825 мс |
| ВИДЕОСКАН-285/Д-2001 | 1388*1038 | 5 мкс | от 1 мкс Фиксированно. | от 133 нс до 120 мс. Устанавливается программно | 127 мс |
| ВИДЕОСКАН-415/Д-2001 | 782 * 582 | 2.6 мкс | от 1 мкс. Фиксированно. | от 3 мкс до 36 мс. Устанавливается программно | 38 мс |
| ВИДЕОСКАН-4021-2001 | 2048*2048 | от 10 мкс. Фиксированно. | от 10 мкс до 300 мс. Устанавливается программно | 300 мс | |
| ВИДЕОСКАН-205/Д-2001 | 1388*1038 | от 10 мкс. Фиксированно. | от 3 мкс до 127 мс. Устанавливается программно | 127 мс |
