I-SIT телевизионные камеры

Телевизионные камеры, использующие передающие трубки с мишенью в виде кремниевой диодной матрицы и с электростатической секцией переноса, обозначают, как SIT-телекамеры (SIT - Silicon Intensified Target):

В телекамерах БТА в качестве SIT-устройств применяются суперкремниконы ЛИ-702 с внутренним усилением в мишени, с электростатической фокусировкой в секции переноса электронного изображения и магнитной фокусировкой и отклонением луча в секции считывания. Наличие на входе ЛИ-702 волоконно-оптической планшайбы обеспечивает простое и надежное объединение его с усилителем яркости изображения, что увеличивает чувствительность сочлененного прибора ~ 1000 раз.

В передающих телевизионных трубках уверенную регистрацию фотонных событий над шумами телевизионного тракта осуществляют:

посредством перебрасывающей оптики;
непосредственной стыковкой электронно-оптического преобразователя (ЭОП ) с передающей трубкой..

В обоих случаях используется схема построения телекамеры: (I + SIT):

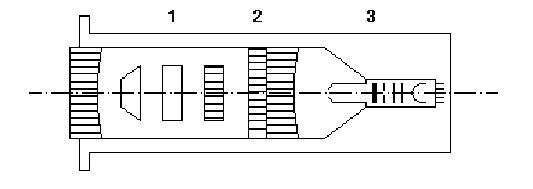

Рис.2 Схема I-SIT телевизионной камеры с ЭОП МКП. 1 - ЭОП МКП;
2 - стыковка ЭОП и супервидикона посредством стекловолоконных шайб; 3 - супервидикон SIT.

I - Intensifier - электронно-оптический преобразователь. При этом, используются, как простые однокаскадные электростатические ЭОП, так и ЭОП МКП с микроканальным усилением и их комбинации.

В качестве базового ЭОПа для телеподсмотров БТА, был выбран МКП ЭОП ЭП10.
ЭОП МКП, безусловно, уступают однокамерным ЭОП по некоторым параметрам, таким как неоднородность чувствительности по полю и в более широком распределении амплитуд одноэлектронных событий. Для ЭОП МКП также характерны избыточные шумы гранулярности, обусловленные неоднородностью усиления в МКП по полю изображения и дискретной структурой микроканальных пластин и стекловолоконных шайб. Так реакция ЭОП МКП на равномерную засветку фотокатода выявляет структуру гранулярности с характерным значением 10 - 20% и медленные вариации чувствительности по полю с амплитудой 30 - 50%. Однако, такие достоинства, как простота управления, малая величина дисторсии на краю поля, большое фотонное усиление, отсутствие тепловыделения и стабильность параметров, позволили нам считать данный тип ЭОП базовым для телевизионных подсмотров БТА.

ЭОП обеспечивает преобразование первичных фотоэлектронов в фотонные вспышки до амплитуд, достаточных для их уверенного обнаружения супервидиконом. Параметры ЭОПа в первую очередь определяют качество работы всей телевизионной системы в целом.
