Приложение 1. Видеосеть БТА

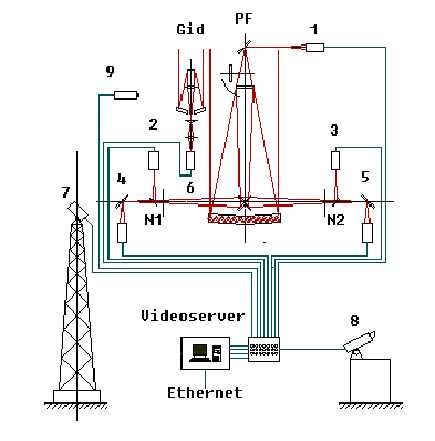

Рис. 1 Структурная схема цифровой телевизионной сети БТА
1 - ТВ камеры в первичном фокусе РF (ISIT, ICCD, CCD)
2 - ТВ подсмотр поля в фокусе N1 (ICCD)
3 - ТВ подсмотр поля в фокусе N2 (ISIT)
4 - ТВ подсмотр щели в фокусе N1 (ISIT)
5 - ТВ подсмотр щели в фокусе N2 (ISIT)
6 - ТВ камера телегида (ICCD)
7 - 100 град. обзор околозенитной области неба над БТА (CCD)
8 - (30 - 70) град. панорамный обзор неба над БТА (SIT)
9 - ТВ камера контроля подкупольного пространства БТА (CCD)
