Пули летят - пули!


М.Семин


Так получилось, что после завершения работ по созданию системы NANOGATE Frame-4 до сдачи ее Заказчику у нас появилась возможность испытать ее на реальных объектах. А что бы не тиражировать сюжет с остановленной в полете пулей, мы принялись стрелять из "Калашникова" по воде, расчитывая получить рикошет.

Самое интересное, что нам это удалось.

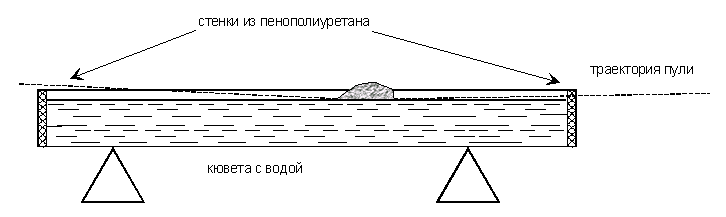

Вот схема экспериментов.


Из закрепленного в станке "Калашникова" местные снайперы уже со второго выстрела умудрились подобрать угол касания пулей воды, который давал рикошет. Однако и наша команда не сплоховала и "поймала пулю" уже через два следующих выстрела. Тут можно и похвастаться, поскольку для получения изображения, как известно, нужно одновременно и при этом правильно: сфокусироваться, выбрать экспозицию, "поставить свет" - это как в обычной фотографии - только в обычной фотографии, все это можно делать не спеша. А тут еще надо подобрать соотношение усиления ЭОПа и видео камеры, согласовать момент пролета пули с работой вспышки и стробом ЭОПа..

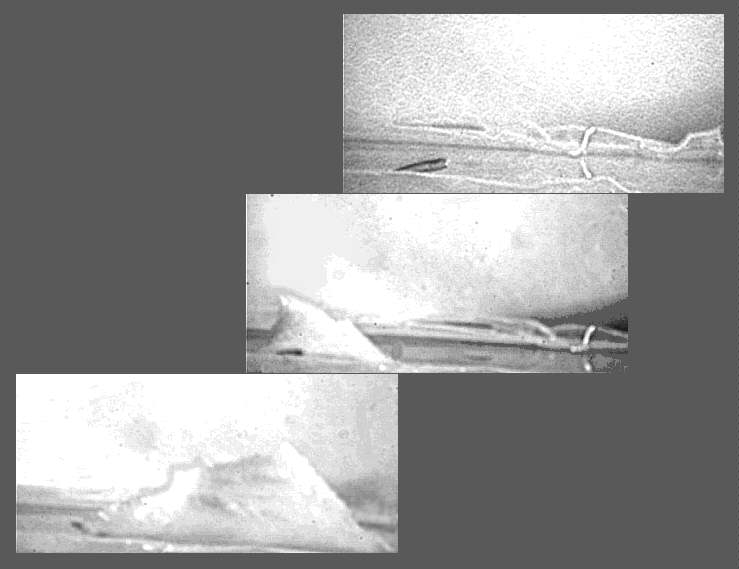

Короче, не все удалось сделать оптимально, но получить в первый же день внятный результат! Кто делал комплекс- тот понимает. Итак, вот снимки на которых видны все фазы рикошета пули. Наверное надо пояснить то, что видно кроме пули.


На верхнем снимке пуля "подходит" к поверхности воды. При это довольно крутой тангаж пули объясняется тем, что она прошла не точно по центру отверстия в полиуретановой стенке, проделанное предыдущими пулями. На втором снимке пуля зарылась в воду, а на третьем как раз выходит из воды.

К сожалению, продолжить эксперименты и оптимизировать параметры съемки нам помешало, то обстоятельство, что при очередном выстреле кювета раскололась, видимо не выдержав гидравлических ударов (старый полистирол, ...........ь).

Тем не менее показать есть что, а если бы удалось отладить параметры съемки? И еще один ВАЖНЫЙ результат. Опыт показал, что угол падения не равен углу отражения, но это уже совсем другая история.

Другие снимки, сделанные этой системой можно посмотреть здесь.
