Исследование теплового состояния моделей летательных аппаратов и их фрагментов в высокотемпературных потоках



Землянский Б.А., Маринин В.П.
ЦНИИМАШ г. Королев Россия


Для измерения температуры поверхности моделей ЛА при их испытаниях в гиперзвуковых аэродинамических установках и образцов теплозащитных материалов при их испытаниях в высокотемпературных установках применяются быстродействующие термовизионные системы (типа AGA-780), информация с которых поступает в ПЭВМ в темпе эксперимента через видеоплату VS-54.

Наблюдение через различные иллюминаторы газодинамических установок позволяет зарегистрировать тепловое излучение моделей в ИК-области спектра, нагреваемых в потоке в процессе эксперимента.

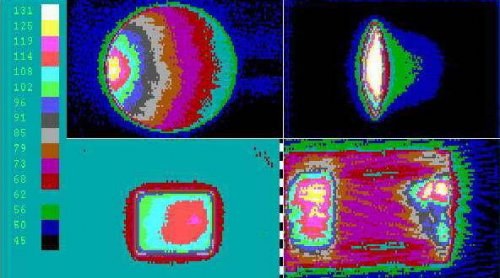

В представленных видеокадрах (1 - 4) показаны термограммы лобовой, нагретой до 100°С, и боковой, нагретой менее чем на 10°С, поверхностей модели ЛА сегментально-конической формы, полученные в гиперзвуковом потоке воздуха в ПГУ-7 (М=14- число Маха, Тоо = 1400К - температура торможения, a= 30° - угол атаки) и термограммы фрагментов теплозащитного покрытия, нагретых до 1000°С .. 2000°С, при испытаниях в ВЧП У-13 в потоке плазмы (Тоо = 4000К .. 6000К).

По полученным полям теплового излучения поверхности модели с помощью разработанных в ЦНИИМАШ методик и программ рассчитываются температурные поля и поля тепловых потоков, необходимые для проектирования ЛА и его теплозащиты при спуске в плотных слоях атмосферы планет.
