Методика испытаний судовых конструкций и инженерных сооружений, моделирование сложных гидроаэродинамических течений

ЦНИИ им. акад. А.Н. Крылова. Лаборатория аэродинамики

Методика испытаний и физического моделирования сложных гидроаэродинамических течений основывается на использовании методов визуализаци потоков.





Испытания проводятся в вертикальной гидродинамической трубе, имеющей основной рабочий канал 150х150х600 мм и серию дополнительных рабочих участков с размерами до 600х600х1200 мм. Диапазон скоростей набегающего потока 0(1,5 м/c. Конструкции моделей соответствуют выбранным методам визуализации потока. Наиболее часто используются методы подкрашенной жидкости, водородных пузырьков, трассирующих частиц и т. п.

Методика предусматривает

  1. Определение масштабов и среды моделирования при соблюдении основных критериев подобия натурных и модельных условий.

  2. Выбор методов визуализации, регистрации и последующей обработки полученных картин течений в соответствии с поставленной задачей.

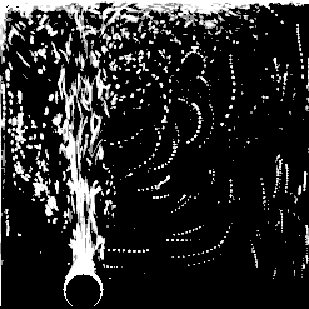

  3. Результатами испытаний являются картины обтекания моделей, по которым определяются кинематические характеристики течения, зоны отрыва потока, интенсивность вихрей, поля скоростей.

Виды испытаний, моделирование потоков

  • Задымляемость судов и промышленных сооружений

  • Вентилируемость помещений сложной конфигурации

  • Вихревой следа за инженерными конструкциями

  • Начальные стадий пожаров в помещениях

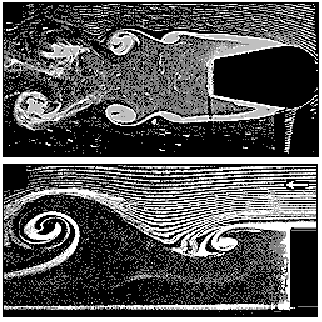

  • Обтекание судовых обводов, подводных аппаратов и инженерных сооружений, в том числе вблизи дна и на течении

  • Нестационарное вихреобразование вблизи судовых конструкций на волнении при взаимодействии с авиационной техникой

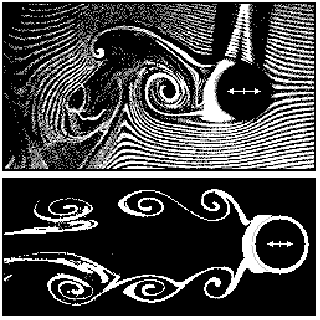

  • Нестационарные потоки при гидродинамическом взаимодействии вибрирующих конструкций

  • Сложные течения в технологических устройствах водопроводных станций и трубопроводах

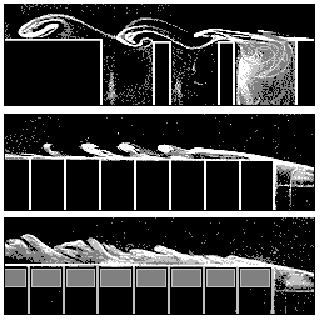

  • Отрывные течения и вихреобразование над архитектурными и строительными сооружениями

  • Водные и воздушные потоки над поверхностью с различным рельефом


Адрес: 196158, г. Санкт-Петербург, Московское шоссе 44,

ЦНИИ им. акад. А.Н. Крылова, 23 лаборатория

Факс: (812) 127-95-94; (812) 127-96-32;

E-mail: albert @ krylov.spb.su

Тел: 123-68-74, 123-60-93, 123-69-76
