Камера системы "Видеоскан" (без охлаждения)
Габаритный чертеж корпуса

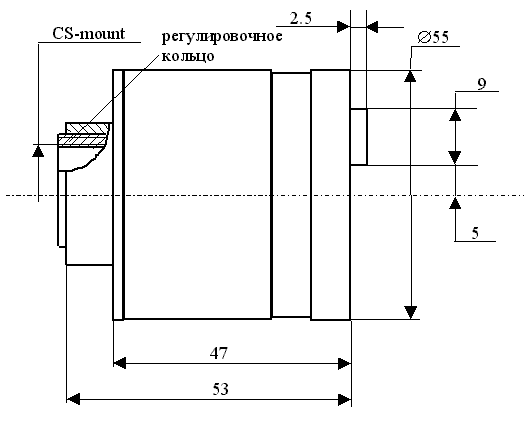

Рис 1. Габаритные размеры корпуса камеры ВИДЕОСКАН.
CS-mount - стандартная разьба для крепления объективов. Диаметр резъбы - 1 дюйм, шаг- 1/32 дюйма.
Светочувствительная поверхность ПЗС матрицы находится на расстоянии
12.5 мм от переднего края регулировочного кольца.

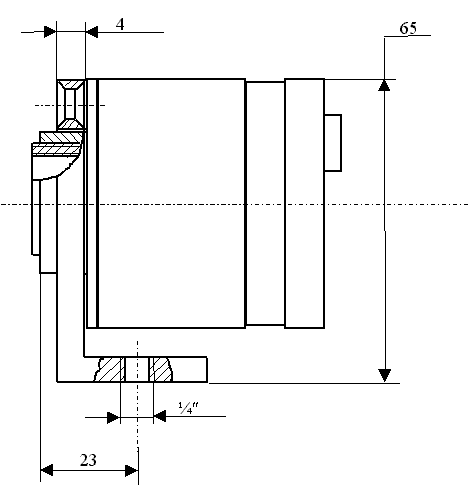

Рис 2. Габаритные размеры корпуса камеры ВИДЕОСКАН с установленным кронштейном с резьбой под штатив.
Рис 2. Габаритные размеры корпуса камеры ВИДЕОСКАН с установленным кронштейном с резьбой под штатив.
Резьба 1/4' - стандартная резьба, используемая в фото и видеотехнике,
для штативов.
Ориентация кронштейна относительно оси камеры - произвольная.
